Machine de découpe laser de tubes vs. méthodes de fabrication traditionnelles

Dans les procédés traditionnels de fabrication de tubes, on utilisait des scies à ruban pour la découpe, des perceuses pour le perçage et des presses à poinçonner pour les assemblages en selle. Cette méthode nécessitait de nombreuses machines, de nombreuses étapes de traitement et un outillage complexe, ce qui entraînait une faible productivité et un taux d'erreurs humaines important.

Le marché réclamait de toute urgence une solution tout-en-un capable de réaliser la découpe de tubes, le perçage, le chanfreinage et l'usinage de profils complexes sur une seule machine. La machine de découpe laser de tubes a été développée pour répondre à cette demande.

Quatre tendances clés dans le traitement des tubes laser

(1) Découpe en biseau pour la préparation du soudage

Les têtes de découpe laser traditionnelles coupent perpendiculairement à la paroi du tube (90°). Les systèmes modernes haute performance sont équipés de têtes de découpe en biseau capables de réaliser des coupes inclinées jusqu'à ±45°. Cette caractéristique permet de créer des chanfreins en V, Y et K directement sur les extrémités du tube lors de la première passe de découpe, éliminant ainsi la préparation manuelle des bords avant le soudage robotisé ou manuel.

(2) Technologie de l'élimination des queues

Les machines de découpe laser de tubes à deux mandrins standard nécessitent un écartement minimal entre les mâchoires pour garantir la stabilité, ce qui engendre un résidu de matière brute de 100 à 150 mm par tube. Les machines de découpe laser de tubes métalliques à trois et quatre mandrins permettent un déplacement indépendant et un assemblage des mandrins. Le mandrin intermédiaire maintient la matière au plus près de la zone de coupe, permettant ainsi au laser de traiter toute la longueur du tube avec un résidu inférieur à 30 mm, voire nul.

(3) Lasers à fibre haute puissance (12 kW et plus) pour profilés structuraux lourds

Alors que les machines de découpe de tubes au laser à fibre de 2 kW à 6 kW restent la norme pour les tubes minces à moyens, les machines de découpe de tubes au laser de plus de 12 kW permettent aux opérateurs de traiter des profilés en acier de construction robustes.

(4) Systèmes de chargement et de déchargement automatisés

Pour fonctionner à pleine capacité, les lasers à fibre haute vitesse nécessitent une manutention automatisée des matériaux. Les chargeurs automatiques peuvent contenir jusqu'à 3 à 5 tonnes de tubes bruts, les mesurant, les séparant et les alimentant individuellement dans les mandrins sans intervention de l'opérateur.

Combien coûte un découpeur de tubes laser ?

Le prix des machines de découpe de tubes au laser à fibre varie considérablement en fonction de la puissance du laser, de la capacité des tubes, du niveau d'automatisation et de la présence ou non de la fonction de travail de la tôle. Aore Laser est un fabricant professionnel de machines de découpe laser, de machines de soudage laser et de presses plieuses, et peut personnaliser ses machines pour répondre à vos besoins spécifiques.

Comment choisir la machine de découpe laser de tubes adaptée à votre entreprise ?

Pour choisir la machine de découpe laser adaptée aux matériaux tubulaires, il est essentiel d'évaluer vos besoins de production actuels et votre croissance future. Suivez ce processus de décision en trois étapes pour affiner votre sélection en fonction des spécifications de l'équipement.

Question 1 : Quels matériaux devez-vous traiter le plus souvent ?

Le type de matériau détermine le choix de la source laser, la configuration du gaz auxiliaire et le système de dépoussiérage :

• Acier au carbone (acier doux) : Meilleure coupe en utilisant de l'oxygène comme gaz d'assistance pour le traitement des parois épaisses, ou de l'air/azote à haute pression pour la coupe à grande vitesse des parois minces.

• Acier inoxydable : Nécessite une assistance d’azote à haute pression pour éviter l’oxydation des bords, garantissant des coupes nettes et prêtes à souder.

• Alliages d'aluminium et de cuivre : les matériaux non ferreux hautement réfléchissants nécessitent des sources laser équipées de modules de protection contre la réflexion arrière afin d'éviter tout dommage optique. L'utilisation d'azote à haute pression ou d'air comprimé est indispensable.

Question 2 : Quelles sont les dimensions maximales de vos tubes et les épaisseurs de paroi maximales ?

La capacité de la machine est définie par son diamètre extérieur maximal, la longueur maximale de la pièce et l'épaisseur de paroi. Choisir la gamme de profils adaptée aux spécifications de la machine permet d'éviter un sous-dimensionnement ou un surcoût.

• Tubes lumineux standard (φ10 mm - 120 mm, paroi ≤3 mm) : Une machine de 1,5 kW à 3 kW fournit des vitesses de rotation rapides et une accélération élevée.

• Tubes industriels moyens (φ20 mm - 220 mm, paroi 3 mm - 8 mm) : Une source laser de 3 kW à 6 kW combinée à un plateau de mandrin robuste offre un équilibre entre polyvalence et rapidité.

• Profilés structuraux lourds (φ220 mm} - 350 mm+, paroi >10 mm}$) : Nécessite des options de puissance de 6 kW à 12 kW+, des mandrins pneumatiques robustes et des rouleaux de support servo multipoints pour éviter l'affaissement du tuyau pendant la rotation.

Question 3 : Faut-il choisir une machine de découpe laser de tubes dédiée ou une machine combinée pour feuilles et tubes ?

Comprendre les compromis opérationnels entre une machine dédiée et un système combiné est essentiel pour l'aménagement de l'atelier et les objectifs de productivité :

Machine de découpe laser pour tuyaux

• Avantages : vitesses de rotation du mandrin plus élevées (jusqu'à 120 tr/min), prise en charge de l'automatisation complète (chargeurs de paquets), disponibilité de systèmes de mandrin 3/4 zéro queue et déchargement de matériaux ergonomique supérieur.

• Inconvénients : Ne permet pas de couper les tôles plates.

• Idéal pour : les fabricants de tubes spécialisés, les ateliers de construction métallique et les équipementiers produisant en grande série.

Machine de découpe laser combinée pour tôles et tubes

Une machine de découpe laser à plat standard équipée d'un axe de mandrin rotatif latéral auxiliaire.

• Avantages : Permet de traiter à la fois les tôles plates et les tubes de base sur un seul châssis de machine ; réduit les dépenses d'investissement initiales et préserve l'espace au sol de l'atelier.

• Inconvénients : Vitesses de rotation plus lentes, chargement manuel des tuyaux, transitions de configuration plus longues entre les modes tôle et tube, et déchets de matériaux résiduels plus importants.

• Idéal pour : Les ateliers d'usinage généralistes où le traitement des tubes représente moins de 20 à 30 % de la charge de travail totale.

Applications industrielles des découpeuses laser de tubes industrielles

Automobile et transport

Les fabricants utilisent des découpeuses laser de tubes métalliques pour produire des châssis, des systèmes d'échappement, des arceaux de sécurité et des boîtiers de batteries pour véhicules électriques. La précision des découpes garantit un assemblage parfait avant le soudage robotisé.

Charpente métallique et construction de bâtiments

Pour les fermes architecturales, les ponts piétonniers et les charpentes commerciales, les lasers tubulaires de haute puissance découpent directement les joints complexes sur les colonnes structurelles et les poutres lourdes, remplaçant ainsi les opérations lentes de découpe à la scie à ruban et au chalumeau.

Équipement de fitness et mobilier en métal

Le mobilier métallique apparent et les équipements de fitness nécessitent des découpes esthétiques sans bavures. Les lasers à fibre haute vitesse découpent des fentes, des trous et des joints emboîtables selon des profils ronds et ovales, permettant un assemblage facile des composants avant soudage.

Pourquoi choisir la machine de découpe de tubes laser d'Aore ?

Aore Laser Technology Co., Ltd. est un fabricant direct de machines laser à fibre industrielles. Nous concevons, fabriquons et testons chaque machine dans notre propre usine du Shandong, en Chine. En vendant directement, sans intermédiaires, nous vous offrons des prix d'usine, un contrôle qualité rigoureux et un service après-vente complet.

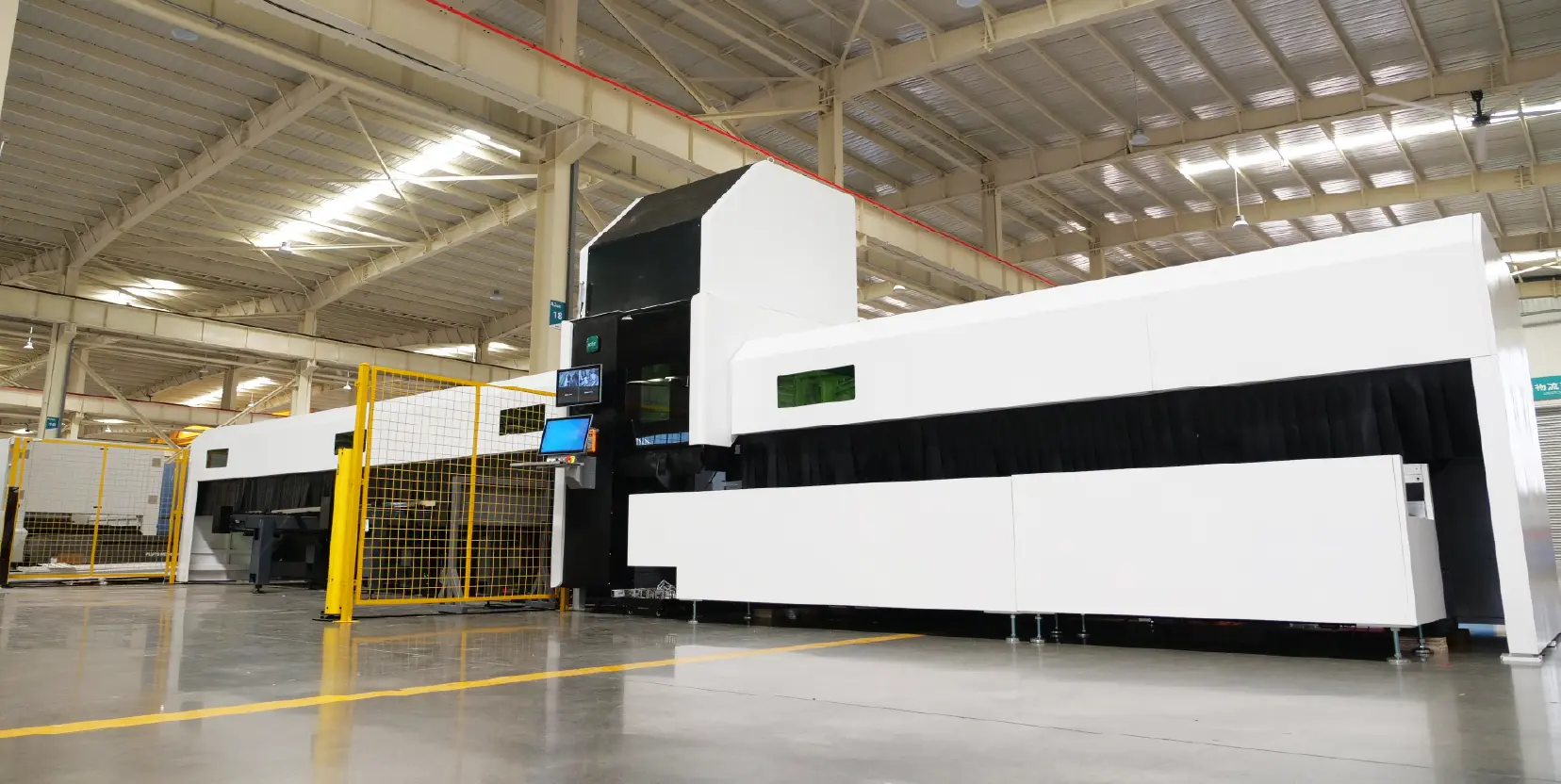

Avantages de la machine de découpe laser de tubes à enceinte complète V36 :

(1) Large gamme de profils et capacité de charge utile élevée

Elle prend en charge les tubes de ⌀15 mm à ⌀240 mm de diamètre avec une charge utile par tube allant jusqu'à 300 kg. Elle coupe facilement les tubes ronds, carrés, en U, en cornière et les poutres en H/I, avec un système de chanfreinage 3D en option.

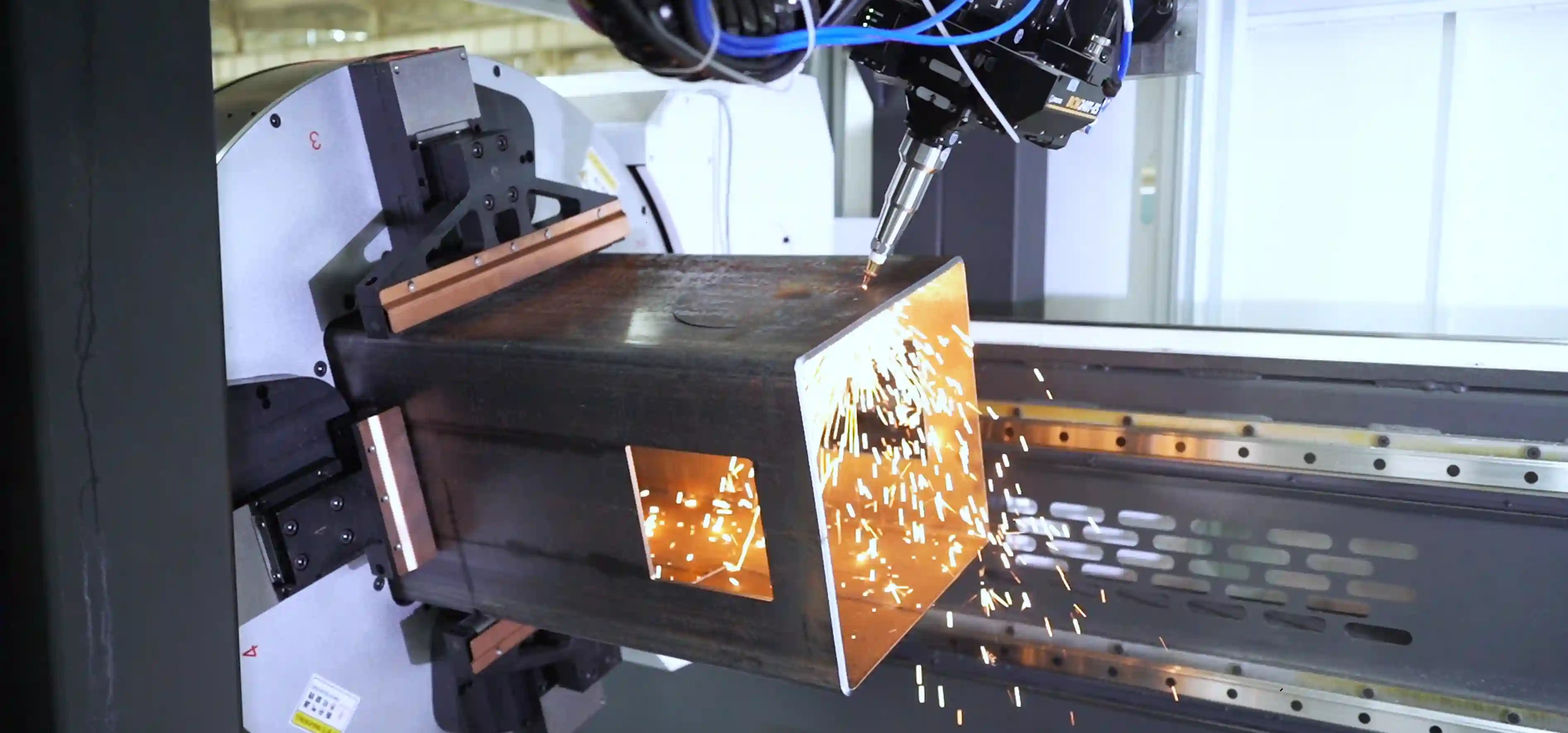

(2) Mandrin robuste et serrage rigide

Les mâchoires de serrage croisées répartissent la pression uniformément, maintenant les tubes centrés et éliminant ainsi les erreurs d'alignement. Sa structure robuste en fonte et son entraînement par engrenages internes lui confèrent une répétabilité de ±0,05 mm.

(3) Conforme aux normes CE : protection complète et environnement propre

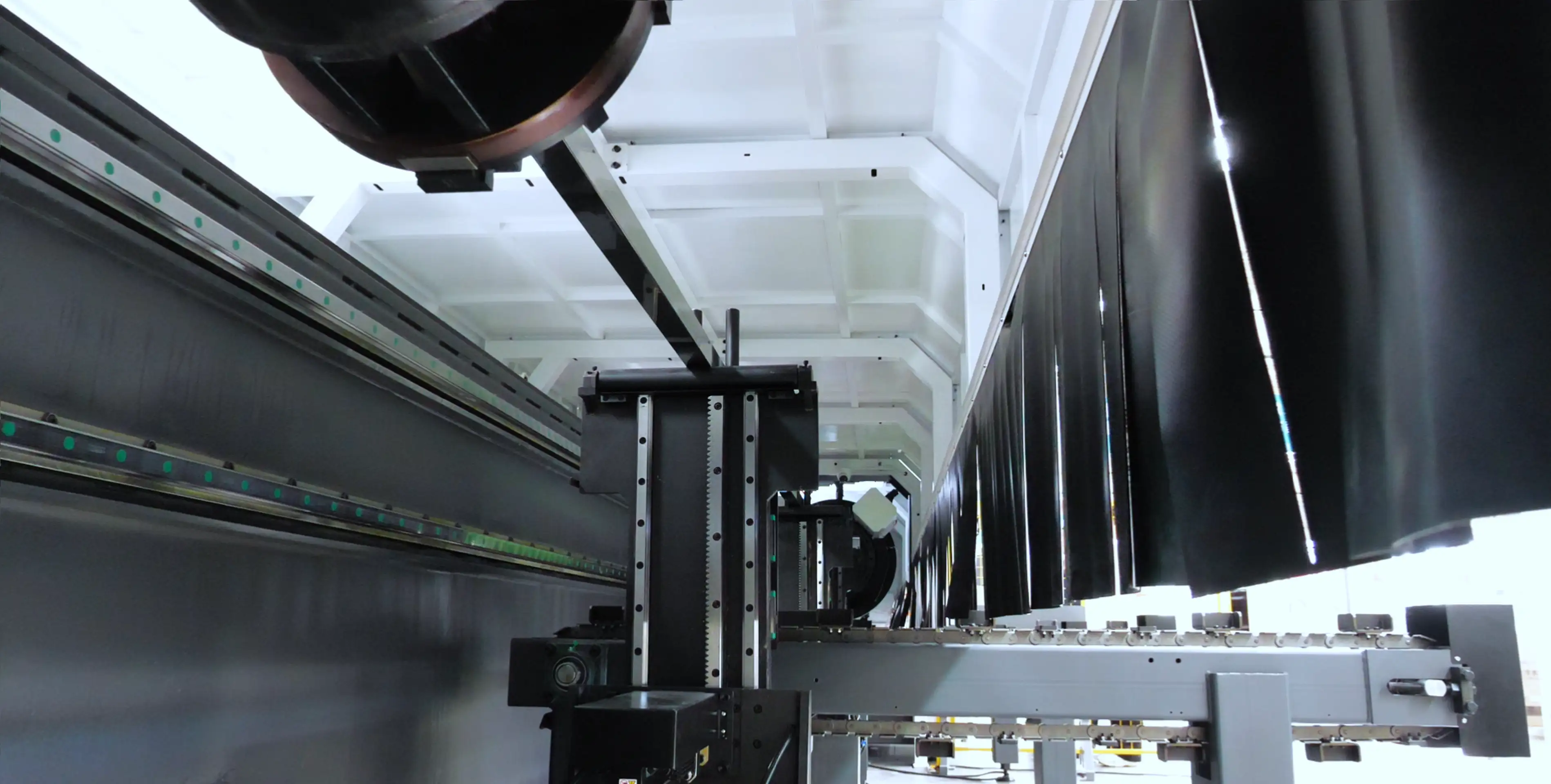

La zone de découpe entièrement fermée isole les fumées, les scories et le faisceau laser. Elle est équipée de rideaux coupe-feu double couche, de portes à verrouillage de sécurité (arrêt automatique à l'ouverture) et d'un verre laser OD6+ certifié CE.

(4) Garantie directe du fabricant et assistance technique mondiale :

Bénéficiez d'un diagnostic à distance 24h/24 et 7j/7, d'une assistance technique localisée et d'une expédition rapide des pièces détachées, garantissant une disponibilité maximale des équipements et un retour sur investissement optimal.

Foire aux questions (FAQ)

• Q1 : Quelle est la principale différence entre une machine de découpe laser de tôles et une machine de découpe laser de tubes ?

• Réponse : Les découpeuses laser de feuilles se déplacent le long des axes 2D X/Y pour les plaques planes, tandis qu'une machine de découpe laser de tubes intègre des axes rotatifs (mandrins) pour maintenir, faire tourner et alimenter les tubes 3D, permettant des découpes complexes comme des intersections, des trous et des biseaux le long des parois cylindriques.

• Q2 : Une machine de découpe laser pour tubes peut-elle découper des profilés en U et des cornières ?

• Réponse : Oui, les découpeuses laser multifonctionnelles modernes pour tubes métalliques, équipées d’un logiciel de découpe 3D spécialisé et de mandrins adaptatifs, peuvent facilement traiter des profils ouverts comme les profilés en U, les cornières, les poutres en H et les formes personnalisées.

• Q3 : Combien de matières premières la technologie zéro queue peut-elle économiser ?

• Réponse : La technologie de zéro queue utilisant des systèmes à 3 ou 4 mandrins peut réduire les déchets par tube de 100 à 300 mm à presque 0 mm, économisant jusqu'à 5 à 15 % sur les coûts totaux des matières premières annuellement.
