Dans les grands projets d'infrastructure tels que les ponts et les immeubles de grande hauteur, la qualité de la transformation de l'acier de construction influe directement sur la sécurité et la durée de vie de l'ouvrage. Parmi les facteurs déterminants, la précision de découpe et la qualité des bords des tôles et des éléments de charpente métallique sont essentielles au bon déroulement des opérations d'assemblage et de soudage ultérieures. L'adoption croissante de la technologie de découpe laser dans les ateliers de fabrication de charpentes métalliques ces dernières années n'est pas le fruit du hasard. Comparée aux méthodes de transformation traditionnelles, l'adaptabilité de cette technologie aux applications complexes et de haute précision répond parfaitement aux exigences modernes de l'ingénierie en matière de fabrication de charpentes métalliques de haute précision. Cet article explorera les principaux avantages de la découpe laser dans la production de charpentes métalliques, ses applications typiques et les principes fondamentaux qui sous-tendent le choix du procédé.

Quelles sont les caractéristiques du traitement de l'acier de construction ?

La fabrication de charpentes métalliques présente les caractéristiques typiques suivantes :

Les matériaux de base sont principalement l'acier au carbone et l'acier faiblement allié, des matériaux largement utilisés dans l'industrie. Cependant, en raison des variations de leur teneur en carbone, ils imposent des exigences différentes en matière de contrôle de l'apport thermique lors des opérations de découpe. L'épaisseur des plaques varie considérablement, de quelques dizaines à plusieurs centaines de millimètres, tandis que les composants sont souvent de grande taille et lourds. Par conséquent, le processus de découpe doit non seulement garantir la précision, mais aussi concilier efficacité de production et faisabilité sur site. En effet, lors d'un assemblage industriel, même des écarts de l'ordre du millimètre peuvent empêcher un alignement précis des soudures ou compromettre la stabilité structurelle globale.

Par conséquent, la méthode de découpe doit être stable, répétable et adaptée à une production à l'échelle industrielle.

Quels sont les avantages des découpeuses laser pour métaux dans la fabrication de structures en acier ?

Alors, pourquoi la découpe laser se distingue-t-elle des autres procédés de découpe pour devenir l'une des solutions privilégiées dans le traitement de l'acier de construction ? Bien qu'elle ne convienne pas à toutes les situations de traitement de l'acier, elle répond précisément aux exigences fondamentales de la fabrication de l'acier de construction.

1. Haute précision de coupe

Les machines de découpe laser atteignent une répétabilité au micron près, un avantage manifeste lors d'un projet de composant métallique pour pont auquel j'ai participé. Les méthodes de découpe traditionnelles entraînaient souvent un mauvais alignement des trous, empêchant un assemblage précis des boulons. Les composants découpés au laser, en revanche, ont considérablement amélioré l'efficacité de l'alignement sur site. Ce gain de précision réduit fortement les corrections nécessaires lors de l'assemblage.

2. Réduction des procédés secondaires

Les surfaces de coupe sans joint ne nécessitent aucun meulage supplémentaire avant le soudage, permettant un « formage en une seule étape » qui réduit considérablement les coûts de main-d'œuvre et de temps associés au traitement secondaire.

3. Traitement flexible des formes complexes

Les composants tels que les plaques de connexion, les supports et les raidisseurs présentent souvent des fentes irrégulières, des perforations denses et des contours complexes. L'usinage traditionnel par moule nécessite un investissement initial important et peine à s'adapter aux exigences de personnalisation en petites séries et en production multi-lots. Les découpeuses laser à fibre CNC éliminent le besoin de changer de moule, permettant ainsi le traitement de composants de formes et de configurations variées par de simples ajustements de programme. Cet avantage est particulièrement important dans la production en série d'éléments de construction préfabriqués.

4. Qualité constante en production de masse

Cet avantage est d'autant plus significatif en production de masse : une fois les paramètres de coupe optimaux définis, la précision dimensionnelle et la qualité des arêtes sont constantes, que l'on traite des dizaines ou des centaines de pièces. Ceci élimine les variations de qualité dues aux différences de manipulation humaine inhérentes aux méthodes traditionnelles.

Applications typiques des machines de découpe laser dans les structures en acier

Les découpeuses laser sont couramment utilisées dans les applications suivantes en matière de charpente métallique :

1. Découpe de plaques d'acier pour poutres et colonnes

Les plaques d'acier utilisées pour les poutres, les poteaux et les semelles nécessitent généralement des dimensions et des perçages précis. Elles doivent non seulement respecter scrupuleusement les spécifications de conception, mais leurs trous prédécoupés et leurs fentes irrégulières doivent également s'emboîter parfaitement avec les éléments de liaison. Lors de la fabrication des charpentes métalliques des immeubles de grande hauteur, la qualité de découpe de ces composants influe directement sur la verticalité et la capacité portante de la charpente.

2. Fabrication des plaques de connexion et des supports

Les découpeuses de fibres laser sont adaptées à la production de connecteurs comportant des fentes, des trous et des contours complexes.

3. Préparation des composants avant soudage

Les pièces découpées au laser facilitent un meilleur assemblage avant soudage, améliorant ainsi la qualité globale de la fabrication.

4. Découpe des trous et des fentes pour l'assemblage

Le perçage précis des trous améliore la précision de l'alignement des boulons et réduit le temps d'installation sur site.

Machine de découpe laser pour métaux vs. Découpe traditionnelle

Dans le domaine de la découpe des structures métalliques, les procédés traditionnels comme la découpe à la flamme et la découpe plasma sont toujours utilisés et répondent à leurs besoins respectifs. La découpe oxyacétylénique demeure la méthode de prédilection dans la fabrication de machines lourdes grâce à sa capacité à usiner des tôles d'acier très épaisses. Cependant, sa large zone affectée thermiquement et sa précision de coupe limitée la rendent inadaptée à la fabrication de composants de haute précision. La découpe plasma offre une meilleure efficacité pour l'usinage de tôles d'épaisseur moyenne à épaisse, avec des vitesses de coupe bien supérieures à celles de la découpe oxyacétylénique, mais elle souffre elle aussi d'une déformation thermique relativement importante. Dès lors, comment définir les limites d'application de la découpe laser ?

S’appuyant sur des années de recherche industrielle et d’expérimentations comparatives, les avantages de la découpe laser deviennent évidents lorsque l’usinage exige une grande précision, des formes complexes ou une qualité constante pour plusieurs lots de composants. En pratique, la plupart des grands ateliers de construction métallique intègrent la découpe laser aux méthodes traditionnelles en fonction de l’épaisseur des composants, des exigences de précision et du volume de production. Par exemple, l’oxycoupage permet le dégrossissage des tôles épaisses, tandis que la découpe laser prend le relais pour les finitions et l’usinage des sections complexes. Cette approche combinée permet d’optimiser les coûts tout en garantissant qualité et efficacité.

Solutions de découpe laser adaptées à la fabrication de structures métalliques

Toutes les machines de découpe laser pour acier ne sont pas adaptées au traitement des structures métalliques. Les principales exigences sont les suivantes :

Puissance laser suffisante pour découper des plaques d'acier d'épaisseur moyenne à forte.

Performances de coupe stables même en fonctionnement prolongé

Structure de machine robuste capable de manipuler des plaques d'acier de grande et de grande taille.

Composants fiables adaptés aux environnements industriels

De nombreuses entreprises de transformation ont commis l'erreur de croire que « plus de puissance est toujours mieux », négligeant ainsi l'importance de la compatibilité des équipements avec leurs processus de production. Choisir des machines uniquement en fonction de leur puissance maximale n'est souvent pas la solution la plus judicieuse. Pour les ateliers de construction métallique, la conception des équipements de découpe laser doit privilégier les exigences réelles de production plutôt que les conditions de laboratoire. En pratique, nous avons constaté que certains ateliers investissent dans des machines à haute puissance qui restent sous-utilisées car leurs pièces ne nécessitent jamais une telle capacité.

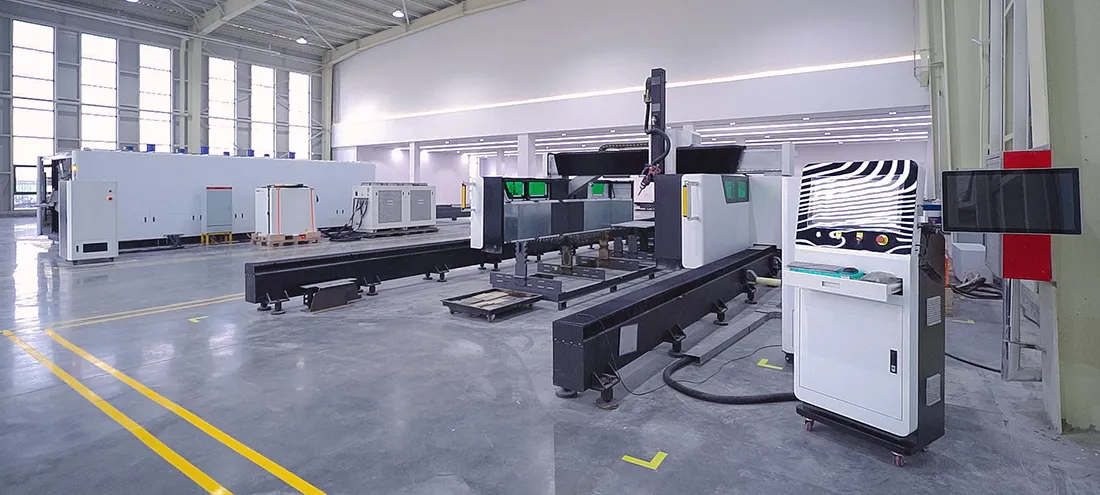

Les machines de découpe laser de la série GR-H de notre équipe , spécialement développées pour les applications de fabrication de structures métalliques, sont conçues pour répondre à ces principaux problèmes :

1. Solution tout-en-un pour l'industrie des structures métalliques : La machine intègre de multiples capacités de traitement, notamment la découpe de poutres, le perçage de l'âme et des semelles, le chanfreinage des semelles, la découpe des trous de soudure et le marquage, offrant une solution unique pour tous les besoins de fabrication de structures métalliques.

2. Compatibilité multi-matériaux : Compatible avec les profilés, les tôles et les tubes, offrant à l'industrie des structures métalliques une solution intégrée et rentable pour une productivité accrue.

3. Deux postes de travail, découpe et chargement simultanés : La configuration à deux postes permet un fonctionnement cloisonné, permettant une découpe et un chargement simultanés pour une production stable, efficace et rationalisée.

Nombre de nos clients ont surmonté leurs difficultés de production grâce à l'introduction de la machine de découpe laser GR-H.

La découpe laser est devenue une méthode de transformation essentielle dans la fabrication de structures métalliques, particulièrement adaptée aux applications exigeant une grande précision, une excellente régularité et une grande flexibilité dans la conception des pièces. Si vous travaillez dans le secteur de la métallurgie et souhaitez discuter des exigences actuelles en matière de transformation de l'acier ou rechercher des solutions de découpe laser adaptées à la fabrication de structures métalliques, n'hésitez pas à contacter notre équipe. Forts de notre expérience concrète en production, nous vous apporterons un soutien technique et des conseils pratiques.
